ซ่อมพื้นบ้านทรุด คอนกรีตแตกร้าว ปทุมธานี

MICROPILE ปัญหาบ้านทรุดตัว

การทรุดตัวของโครงสร้าง อาจก่อให้เกิดผลกระทบได้มาก

ไม่ว่าจะเป็นรอยแตกร้าวตามผนัง หรือรอยแยกระหว่างโครงสร้าง

การรั่วซึมของน้ำที่ผ่านตามรอยร้าวและรอยแยกที่เกิดจากปัญหาบ้านทรุด การแก้ปัญหาที่ไม่ตรงจุด ไม่สามารถแก้ปัญหาบ้านทรุดได้ บ่อยครั้งที่ปัญหาบ้านแตกร้าวและบ้านทรุดเกิดขึ้นจากเสาเข็มที่ไม่ได้มาตรฐาน ทำให้การถ่ายเทน้ำหนักของโครงสร้างไม่เท่ากัน เป็นผลให้แรงดึง ฉีกบ้านจนแตกร้าวนอกจากนี้ยังมีปัจจัยอื่นๆ ที่อาจก่อให้เกิดการทรุดตัวของบ้าน เช่น พื้นที่นั้นเคยเป็นบ่อน้ำหรือบ่อดิน พื้นที่ข้างเคียงมีการก่อสร้างหรือแม้แต่การทรุดตัวจากน้ำบาดาล การหาสาเหตุจึงต้องมองปัจจัยรอบข้างให้ถี่ถ้วน เพื่อจะได้แก้ปัญหาให้ถูกจุด

สาเหตุอาคารทรุดตัว:

• ความลึกของเสาที่ไม่ได้ยืนอยู่บนชั้นดินแข็ง
• เกิดความเสียหายที่เสาเข็มขณะทำการตอก
• การทรุดตัวที่แตกต่างกันของโครงสร้าง เช่น ส่วนต่อเติมจากอาคารเดิม
• การต่อเติมอาคารที่มีน้ำหนักมากกว่าที่ออกแบบไว้

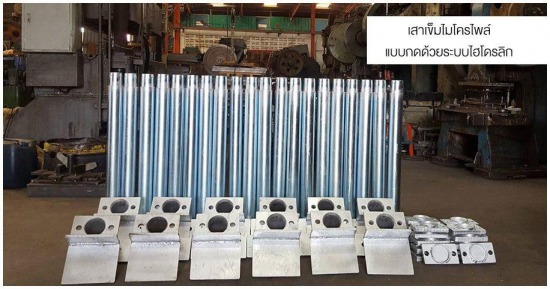

คุณสมบัติของเสาเข็มไมโครไพล์แบบกด

• สามารถกดลงได้ลึกมากกว่า 20 เมตร - รับน้ำหนักได้มากกว่า 15 ตัน
• ใช้พื้นที่การทำงานน้อย โดยไม่ต้องรื้อโครงสร้างออก
• ลดผลกระทบของเสียงและแรงสั่นสะเทือนต่อพื้นที่ข้างเคียง

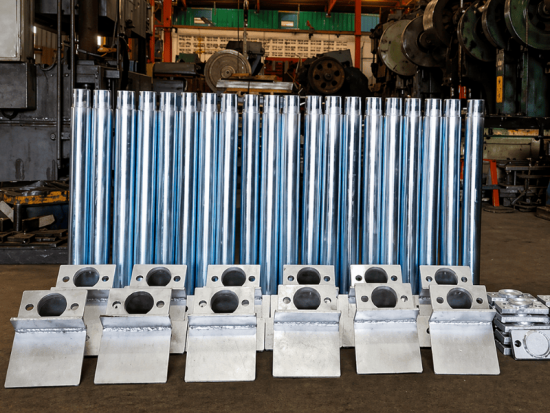

• วัสดุเป็นเหล็กหนา หล่อพิเศษ ป้องกันสนิม ด้วยการชุบกัลวาไนซ์
• มีกระบวนการตรวจสอบความลึกและแรงดัน ขณะทำการกดเสาเข็ม
• ใช้เวลาน้อยกว่าการซ่อมแบบอื่นๆและไม่เลอะเทอะ
• ใช้แรงดันในการกด 20-30 ตัน

We are specialist in grouting & Lifting เราคือผู้เชี่ยวชาญด้านการอัดฉีดและการยก

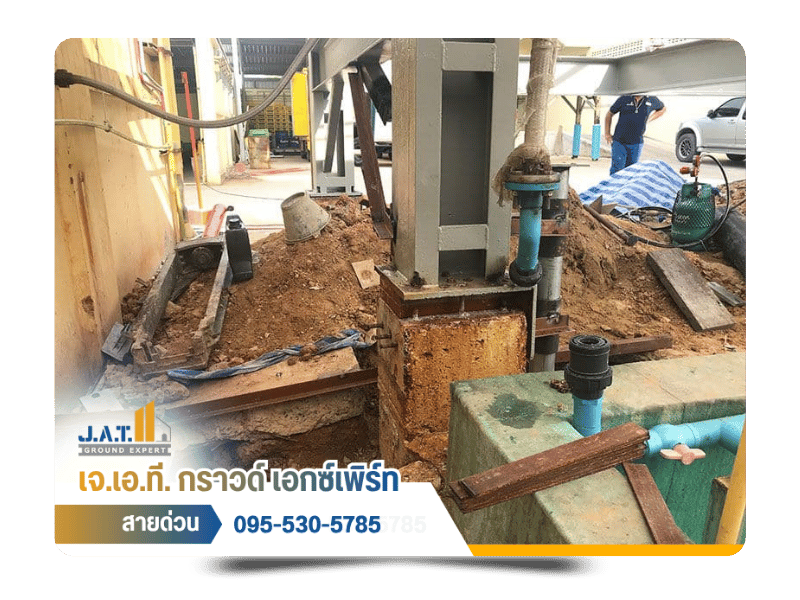

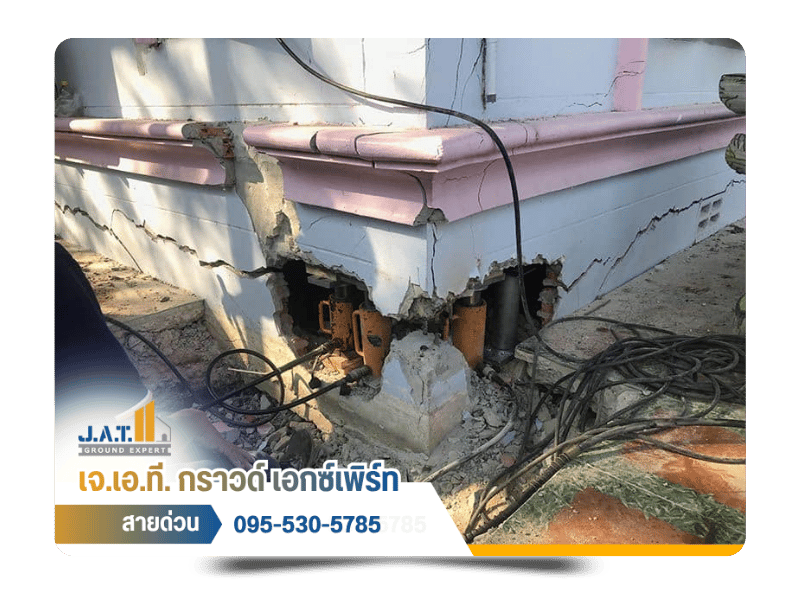

เสาเข็มไมโครไพล์แบบกดด้วยระบบไฮดรอลิก

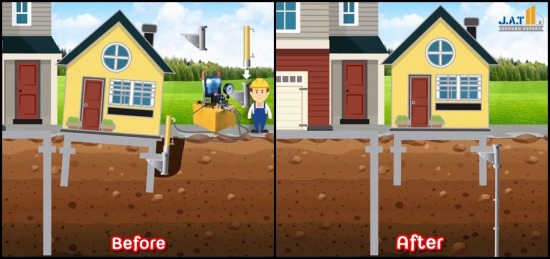

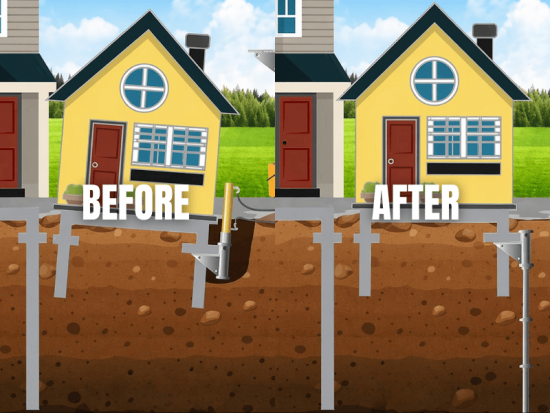

เสาเข็มไมโครไพล์ออกแบบมาเพื่อเสริมความสามารถในการรับน้ำหนักให้กับโครงสร้างที่มีการทรุดตัว และแก้ปัญหาบ้านทรุด โดยเสาเข็มจะถูกกดลงไปยังชั้นดินแข็ง เพื่อให้สามารถรับน้ำหนักของโครงสร้างได้

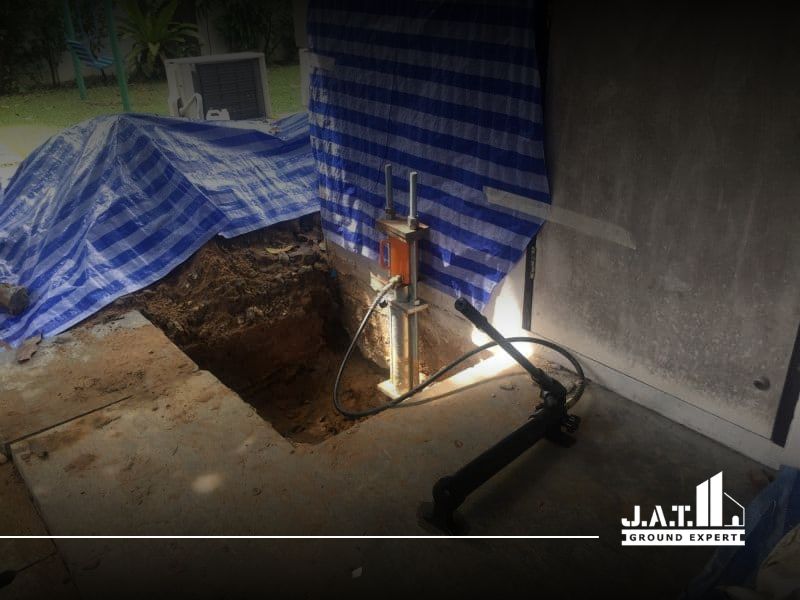

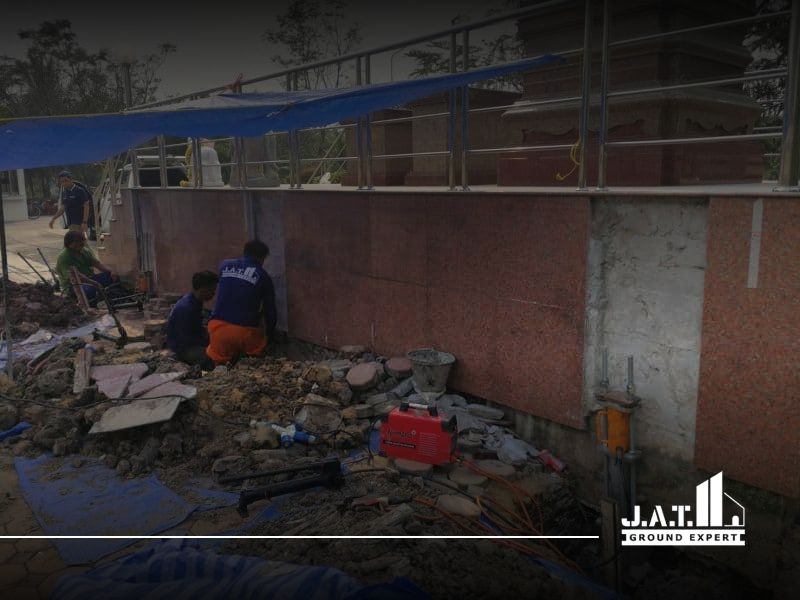

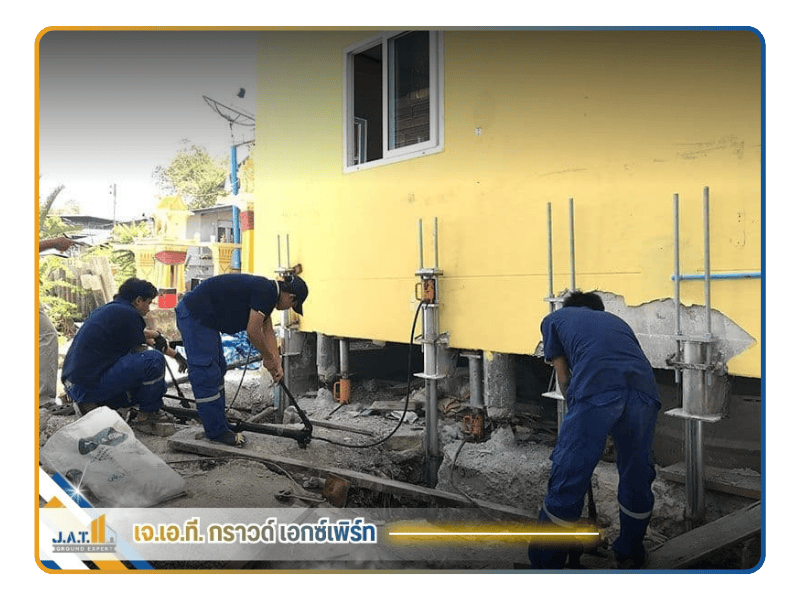

ขั้นตอนการติดตั้งเสาเข็มไมโครไพล์ระบบกดด้วยไฮดรอลิก

1. ทำการปิดกั้นพื้นที่หน้างาน และขุดหาตำแหน่งฐานรากของโครงสร้าง เพื่อติดตั้งบ่ารับน้ำหนักโดยทำการขุดหลุมขนาดประมาณ 0.8 x 0.8 เมตร ลึกลงไปยังใต้ฐานรากตอม่อ

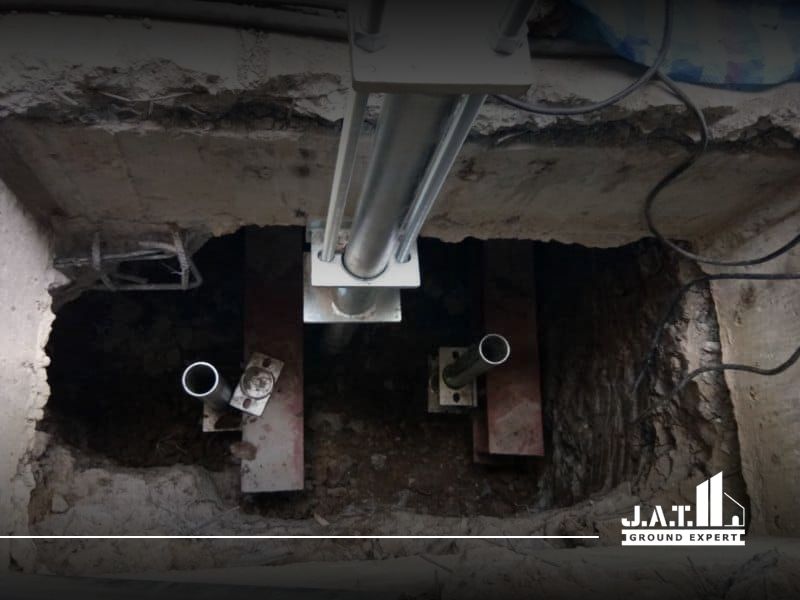

2. ติดตั้งบ่ารับน้ำหนัก (Bracket) เข้ากับฐานของโครงสร้าง เสาเข็มมีความยาวท่อนละ 1 เมตร เชื่อมต่อด้วยระบบสวมอัดแบบพิเศษ สามารถรับแรงดัดได้สูง โดยไม่ต้องเชื่อม ที่เป็นสาเหตุทำให้อายุการใช้งานของโครงสร้างเหล็กลดลง

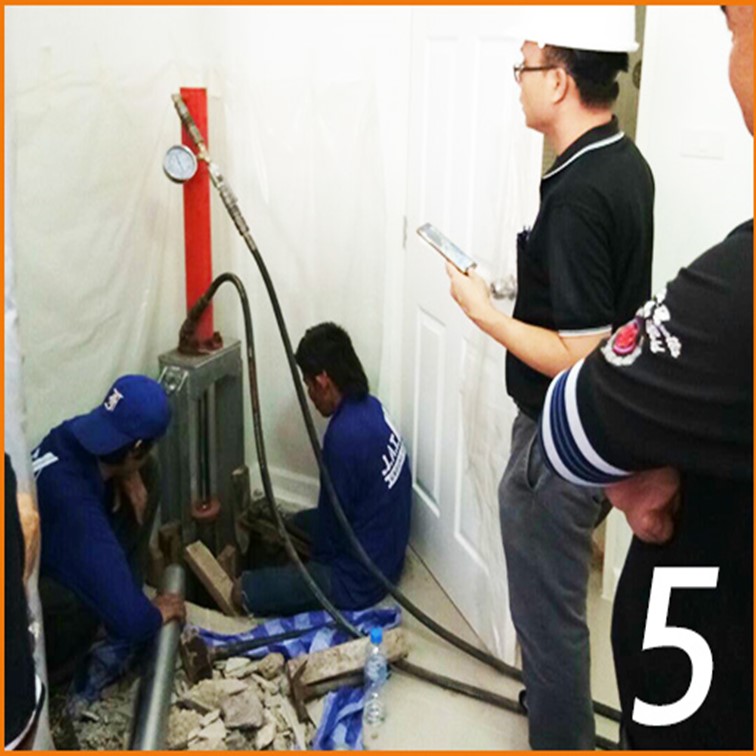

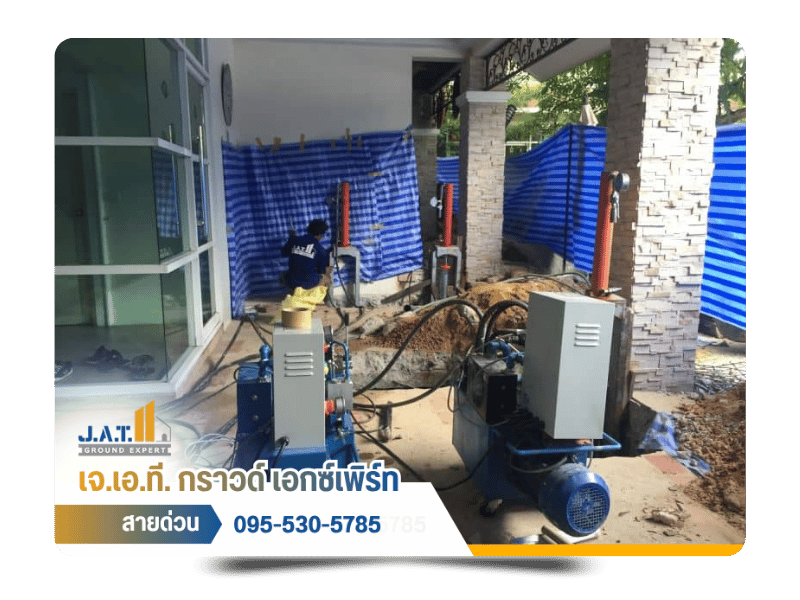

3. ติดตั้งชุดไฮโดรลิกที่ใช้กดเสาเข็ม มีขนาดความกว้าง 0.5 เมตร ให้แรงดันสูงสุดที่ 5,000 Psi. หรือ 20 ตัน
4. ทำการกดท่อเหล็กผ่านบ่ารับน้ำหนักด้วยแรงดันมากกว่า 300 บาร์ หรือ 20 ตัน ลงไปยังชั้นดิน จนกระทั่งเสาเข็มเหล็กไม่สามารถที่จะเคลื่อนที่ลงไปได้อีกแล้ว ทำการยึดล็อคท่อเหล็กเข้ากับบ่ารับน้ำหนัก
5. ทำการเทปูนเกร้าท์ครอบบ่ารับน้ำหนัก เพื่อป้องกันการขยับตัวของบ่ารับน้ำหนัก ในบางกรณีจะทำการเสริมเหล็ก (Dowel) เพื่อยึดบ่ารับน้ำหนัก เข้ากับโครงสร้าง
6. หลังจากที่กระบวนการทุกอย่างเสร็จสิ้น บริษัทจะทำการทิ้งระดับไว้ที่โครงสร้าง เพื่อใช้อ้างอิงอาคาร หรือโครงสร้างจะไม่มีการขยับตัวในอนาคตและทำการตรวจรับงาน

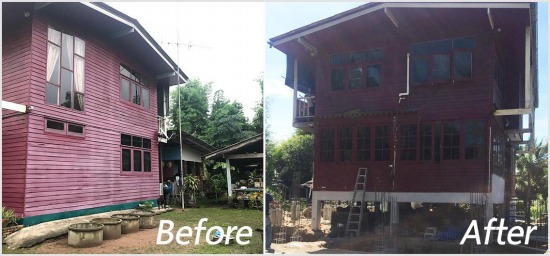

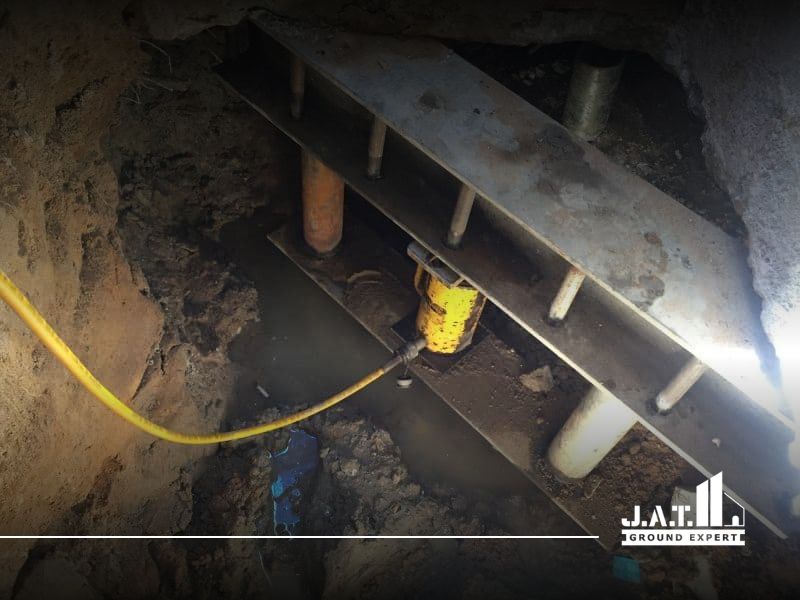

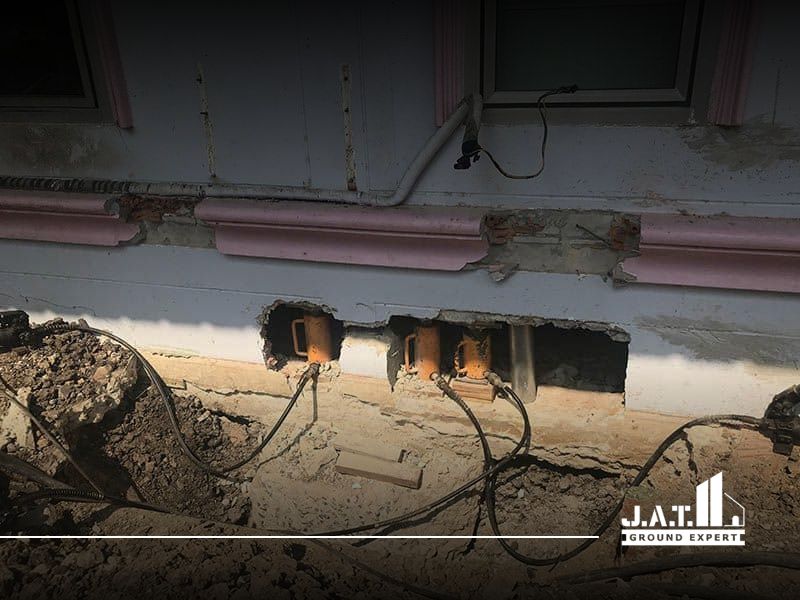

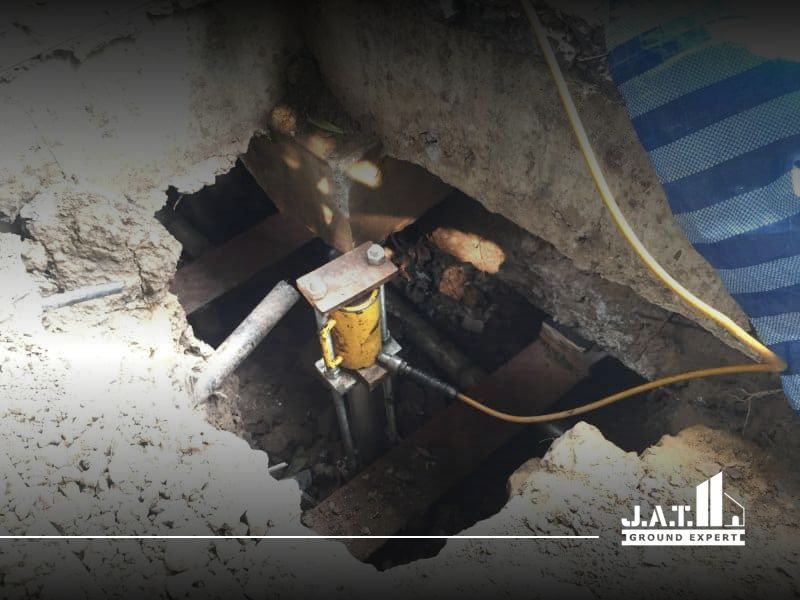

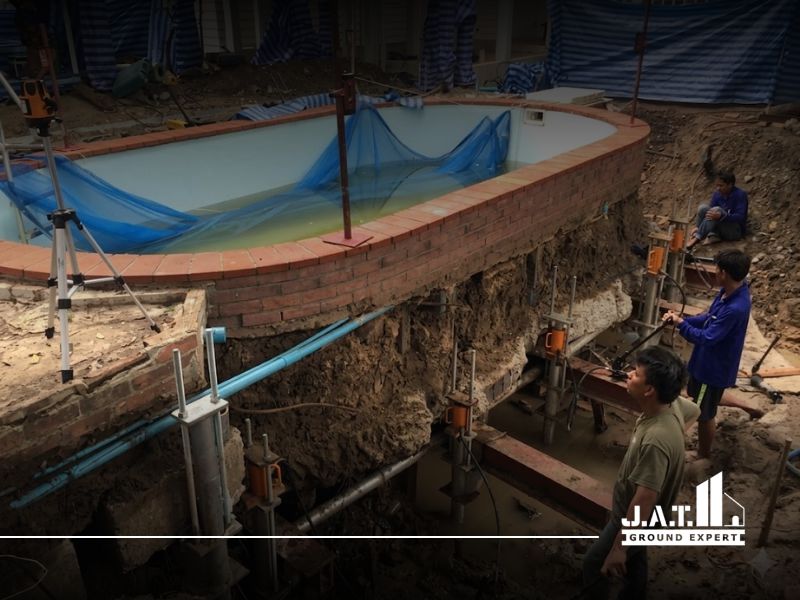

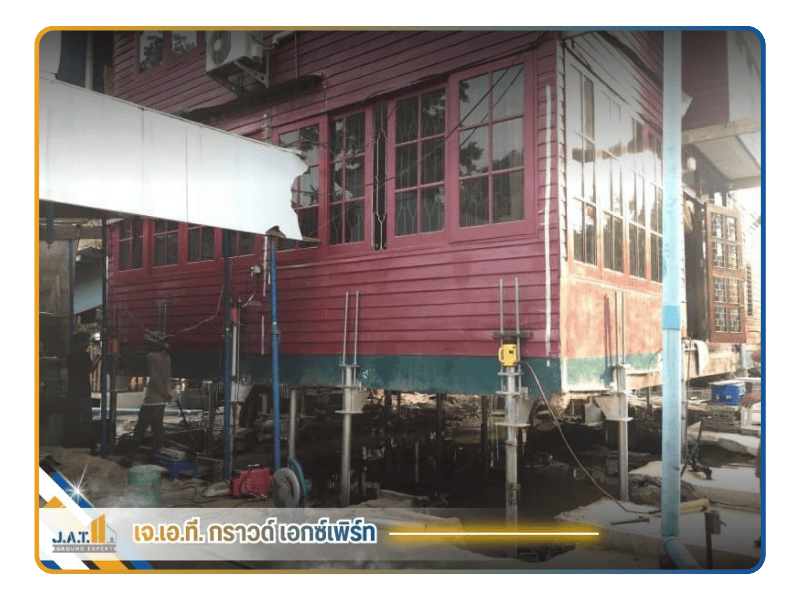

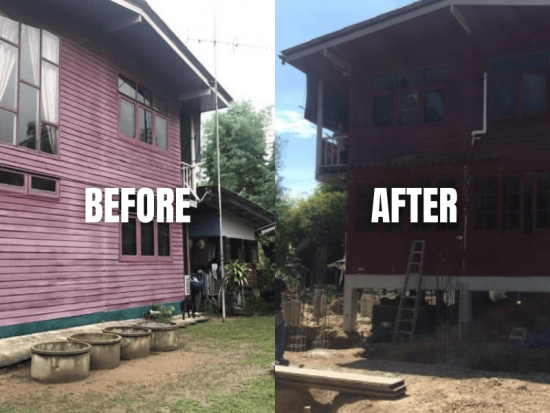

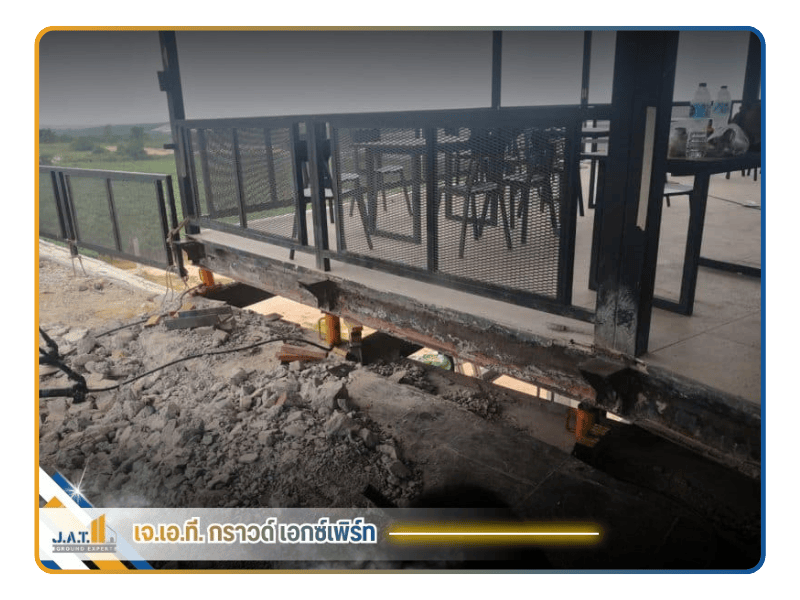

ขั้นตอนการยกปรับระดับบ้าน ดีดบ้านและปรับบ้านเอียง

1. ขั้นตอนการยกบ้าน ดีดบ้าน และปรับบ้านเอียง จะมีขั้นตอนการทำงานคล้ายกับการทำงานติดตั้งเสาเข็มไมโครไพล์ โดยวิศวกรจะเป็นผู้กำหนดตำแหน่งและจำนวนไมโครไพล์ที่จะติดตั้ง และหลังจากเสาเข็มไมโครไพล์ได้ถูกติดตั้งแล้ว บริษัทจะทำการทุบสกัดโครงสร้างอาคาร ให้อิสระหรือแยกออกจากตอม่อ เหนือเสาเข็มเดิมก่อนก่อนทำการติดตั้งแม่แรง บริษัทจะทำการ Calibrate แม่แรง เพื่อจะใช้ในการกำหนดจังหว่ะการยกของแม่แรงแต่ละตัว

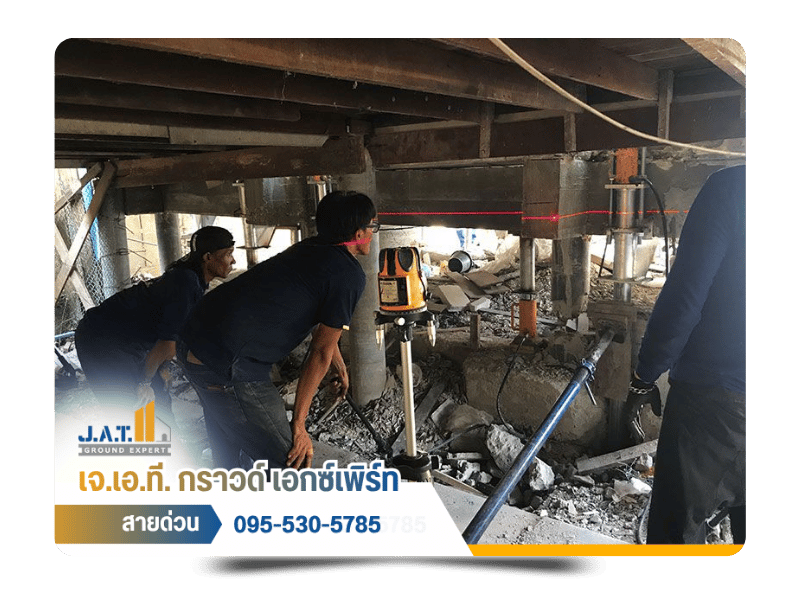

2. ติดตั้งเครื่องมือวัดระดับแบบเลเซอร์ เพื่อควบคุมการยกตัวของอาคาร ให้มีอัตราการยกตัวตามที่ต้องการ โดยอาคารทรุดเอียงการยกตัวโครงสร้างจะต้องคำนวณจังหว่ะการโยกที่ไม่เท่ากัน เพื่อให้ตัวอาคารมีการยกตัวตามองศาการเอียงตัว ส่วนอาคารที่ไม่มีการเอียงตัวหรือยกตรงๆ จะต้องคุมจังหวะการโยกให้แม่แรงยืดตัวเท่าๆกันทุกจุด ทั้งนี้เพื่อป้องกันความเสียหายที่จะเกิดกับโครงสร้างคอนกรีต
3. หลังจากอาคารถูกยกจนได้ระดับแล้ว ทำการหล่อเสาเพื่อเชื่อมโครงสร้างอาคารกับฐานรากเดิม หรือหากอาคารมีการทรุดตัวของโครงสร้างเสาไมโครไพล์จะถูกตั้งไว้กับฐานรากเดิม

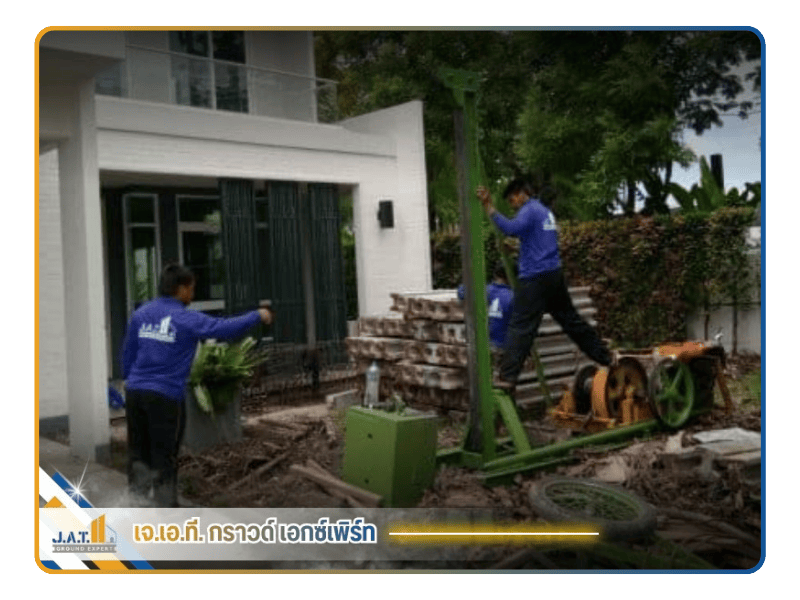

งานตอกเสาเข็มไมโครไพล์ (สำหรับงานสร้างและต่อเติมใหม่)

เสาเข็มไมโครไพล์ คือ เสาเข็มขนาดเล็กที่มีขนาดน้อยกว่า 25 cm. ใช้กับงานโครงสร้างขนาดเล็ก ที่ต้องการความสามารถในการรับน้ำหนักประมาณ 20-30 ต้น/ตัน โดยมีวัตถุประสงค์หลัก เพื่อลดแรงสั่นสะเทือนขณะทำการตอก และเพื่อความสะดวกในการเข้าถึงพื้นที่หน้างาน

คุณลักษณะเด่นของเสาไมโครไพล์

• ปั้นจั่นถูกออกแบบเป็นพิเศษให้สามารถเข้าพื้นที่ขนาดเล็กได้ โดยมีขนาดประมาณ 1.2 x 2.5 เมตร และสูงเพียง 3.5 เมตร
• สะอาด ไม่มีดินโคลน แข็งแรงและทนทาน
• สามารถตอกได้ลึกจนถึงชั้นดินดาน และตรวจสอบได้ง่าย
• มั่นใจในคุณภาพการรับน้ำหนัก สามารถรับน้ำหนักตามที่วิศวกรออกแบบไว้ โดยสามารถรับน้ำหนักปลอดภัยได้ 20-30 ตัน/ต้น
• สามารถตอกชิดกำแพง โครงสร้างกระจก ผนังบ้าน ได้โดยไม่มีแรงสั่นสะเทือน ทำให้โครงสร้างเดิมไม่แตกร้าว และไม่มีปัญหาให้กับอาคารข้างเคียง

เสาเข็มกลมสปันไมโครไพล์ เป็นเสาเข็มแบบกลม ซึ่งตรงกลางกลวงมีโครงสร้างเหล็กฝังอยู่ในเนื้อคอนกรีตโดยรอบผลิต โดยวิธีการเหวี่ยงคอนกรีตแบบหล่อซึ่งหมุนด้วยความเร็วสูง ทำให้เนื้อคอนกรีตมีความหนาแน่นสูง และเกิดรูกลมกลวงตรงกลางจากแรงเหวี่ยง จึงมีความหนาแน่นและแข็งแกร่งกว่าคอนกรีตที่หล่อโดยวิธีธรรมดา

• Dai.21 รับน้ำหนัก 20-25 ต้น/ตัน
• Dai.25 รับน้ำหนัก 25-35 ต้น/ตัน
• Dai.30 รับน้ำหนัก 30-50 ต้น/ตัน

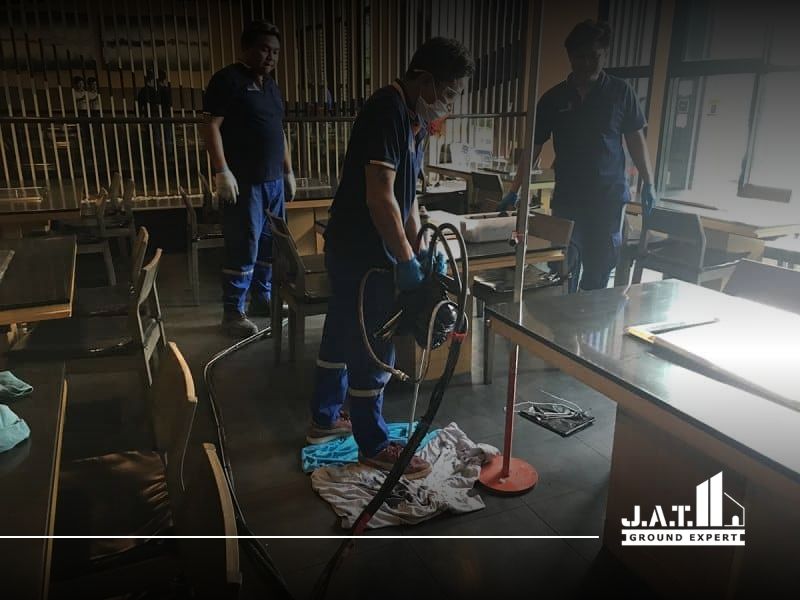

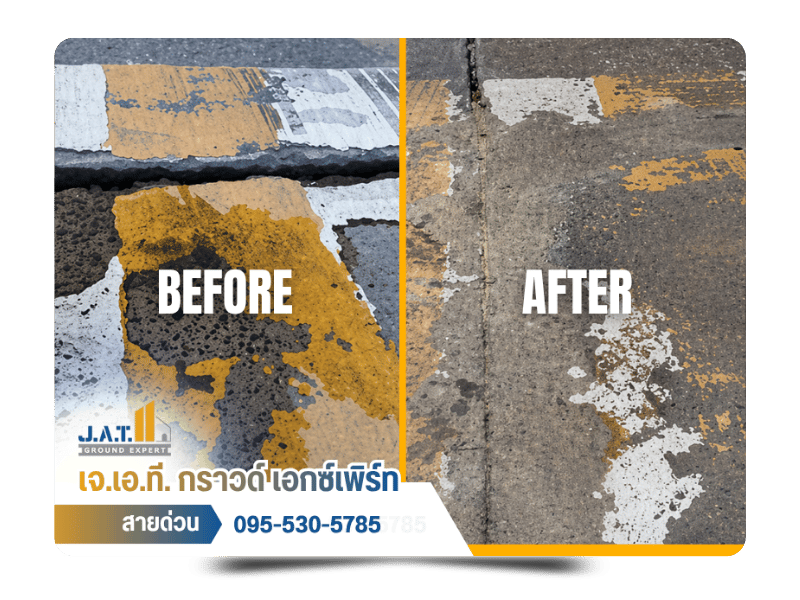

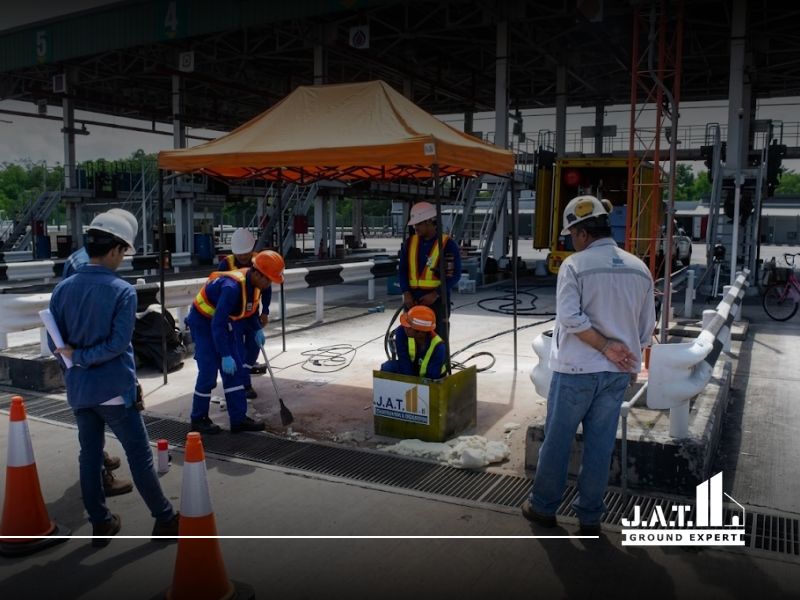

งานยกปรับระดับพื้นคอนกรีต PU- Uplifting

การทรุดตัวของพื้นคอนกรีตอาจเกิดมาจากขั้นตอนการบดอัดดินในขณะก่อสร้างไม่แน่นพอ หรืออาจจะเกิดจากนํ้าใต้ดินทําให้เกิดการทรุดตัวของแผ่นคอนกรีต วิธีการ Up-Lifting จะทําการบดอัดดิน ทําให้ชั้นดินมีความหนาแน่นมากขึ้น ก่อนที่จะทําการยกปรับระดับพื้นคอนกรีตให้กลับมาได้ระดับเดิม หลังเสร็จงานพื้นคอนกรีตดังกล่าวจะมีความสามารถในการรับนํ้าหนักมากขึ้น สารเรซินจะถูกฉีดลงไปใต้พื้นคอนกรีตเพื่อทําการเติมเต็มโพรงใต้พื้นคอนกรีต ก่อนที่พื้นคอนกรีตจะถูกยกตัวขึ้น โดยกระบวนการยกปรับระดับบริษัทจะทําการตรวจวัดระดับด้วยเครื่องวัดระดับแบบเลเซอร์ซึ่งมีความละเอียด และแม่นยําเพื่อให้พื้นคอนกรีตถูกยกให้ได้ระดับที่ต้องการและมีความสามารถในการรับนํ้าหนักได้มากขึ้น

วิธีการ Up-Lifting ของบริษัทจะช่วยลดระยะเวลาในการซ่อมแซมโดยเทียบกับการซ่อมแบบอื่น เช่นการทุบ แล้วทําใหม่ อีกทั้งยังช่วยประหยัดค่าใช้จ่ายในการปิดพื้นที่รวมไปถึงค่าเสียโอกาสในการผลิตอีกด้วย

ขั้นตอนการดําเนินงานยกปรับระดับ

1. เจาะรูขนาด 15 มิลลิเมตร ที่ระยะห่างประมาณ 0.6-1.5 เมตร การเจาะคอนกรีตได้กาหนดระยะห่างระหว่างรูเจาะ 0.6-1.5 เมตรในพื้นที่ที่ต้องการยกปรับระดับ โดยใช้ สว่านโรตารี่ขนาดเล็กเพื่อลดปัญหาเรื่องเสียง และฝุ่นละออง และในขณะที่ทําการเจาะจะมีการใช้เครื่องดูดฝุ่น เพื่อลดการกระจายของฝุ่นละออง
2. การติดตั้งเครื่องมือ และอุปกรณ์จะถูกฉีดด้วยเครื่องมือและอุปกรณ์ที่ติดตั้งไว้บนรถโมบาย โดยในการฉีดสารสามารถใช้สายลําเลียงที่มีความยาวมากกว่า 45 เมตร ทั้งนี้เพื่อความสะดวกในการปิดพื้นที่
3. การควบคุมระดับการยกเจ้าหน้าที่จะทําการฉีดสารเพื่อทําการยกปรับระดับโดยจะทําการวัดการการยกตัวของพื้นที่ด้วยเครื่องวัดระดับแบบเลเซอร์ซึ่งมีความละเอียดถึง 0.5 มิลลิเมตร เพื่อความแม่นยําในการยกปรับระดับ เมื่อพื้นถูกยกปรับ ระดับแล้ว
4. การฉีดสารโพลียูรีเทน ในการฉีดสารโพลียูรีเทนนั้น จําเป็นต้องใช้เจ้าหน้าที่ที่มีประสบการณ์ เป็นผู้ควบคุมอัตราการไหลของวัสดุเพื่อให้การยกตัวของคอนกรีตไม่ทําให้เกิดความเสียหายหรือแตกร้าว โดยการยกโครงสร้างคอนกรีตจะเริ่มยกจาก พื้นที่หรือจุดที่มีค่าระดับตํ่าสุดก่อน
5. เมื่องานแล้วเสร็จเจ้าหน้าที่จะทําการปิดรูเจาะด้วยซีเมนต์แบบไม่หดตัว หรือ Non shrink groutและทํา การสรุปปริมาณวัสดุที่ใช้ โดยปริมาณที่ใช้สามารถตรวจสอบได้จากมิเตอร์วัดปริมาณวัสดุ

ข้อดีของวิธีการ Up-Lifting

1. ประหยัดเวลาลดความยุ่งยากในการซ่อมและยกปรับระดับ

2. หลีกเลี่ยงการทุบทําลายพื้นเดิมและลดฝุ่นละอองในการทํางาน

3. ไม่จําเป็นต้องขนย้ายสิ่งของหรือเครื่องจักรของพื้นที่ที่จะทําการซ่อมแซม

4. มีความแม่นยํา และความละเอียด โดยมีการควบคุมระดับการยกด้วยเครื่องวัดแบบเลเซอร์ที่มีความละเอียดสูง

5. สามารถใช้งานพื้นที่ได้ทันทีที่เสร็จงาน

6. เพิ่มความสามารถในการรับนํ้าหนักให้กับพื้นคอนกรีต
